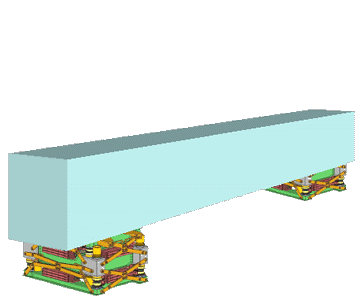

大揚程昇降装置稼動  <<上げる/降ろす機械>>

【仕様】
  昇降機能:1柱62.5ton、4柱250t
  装置寸法:W2.9m*B2.05m*H1.5〜3.0m
  装置重量:約16tMOP

【特徴】
  ロックナットにより確実な長期安定性確保
  1台の能力が250t、3.0mまで昇降可能
  ジャバラ機構により水平力に抵抗(KH=0.25)
  コンパクト設計(2.9m*2.05m)で高能力(250t)

【適用例】
ドーリー搭載による鋼桁架設計画(急速立体交差点改良工事)

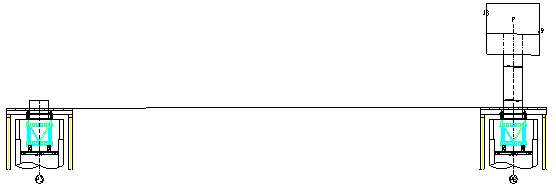

STEP 1  橋脚の架設
  鋼桁架設計画例_step1

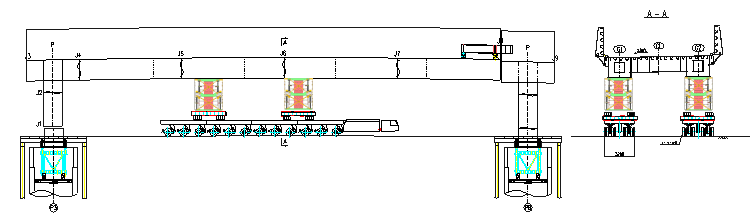

STEP 2  ドーリー上に大揚程昇降装置を会して鋼桁搭載、架設位置へ移動
鋼桁架設計画例_step2

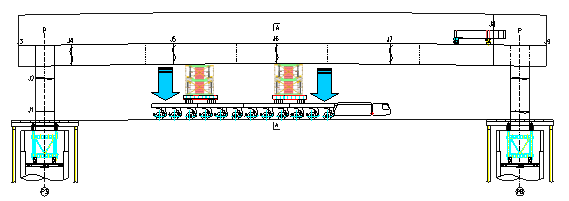

STEP 3  昇降装置ジャッキダウン、添接作業
 鋼桁架設計画例_STEP3
