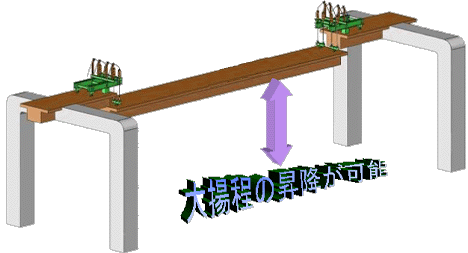

  大揚程昇降装置

2分割ワイヤクランプジャッキ

  2分割ワイヤクランプジャッキ稼動
<<吊る/引っ張る機械>>

【仕様】
  装置能力：鉛直50t  500st（ワイヤ56φ）
  装置寸法：W0.47m*H1.1m
  装置重量：約0.37t2分割ワイヤクランプ_cad

【特徴】
  2分割にて、ワイヤ後付けセット可能
  可撓性が高いので自由な角度で設置可能
  高いクランプ力（ワイヤロープの破断荷重以上）
  各種ワイヤロープ径に対応可能（ワイヤコレット内蔵）
【適用例】

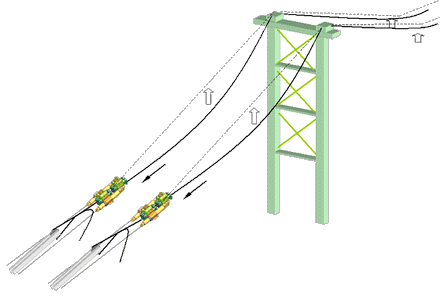

 ケーブルクレーン設備計画
■ワイヤクランプ装置が2分割であるため、後から装置をワイヤにセット可能
■ケーブルクレーン設備のメインワイヤ、ケーブルエレクション設備のメインワイヤのサグ調整に最適

ケーブルクレーン設備計画例

ワイヤクランプ_ワイヤのセット
ワイヤへのセット状況

ワイヤクランプ_セット完了
2分割ワイヤクランプのセット完了
