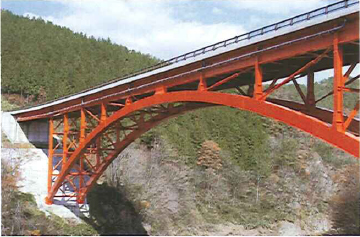

１．王渡橋向けダンパーブレース
橋名（形式）
王渡橋 （上路式ローゼ橋） ※新設橋梁
場所
広島県山県郡北広島町（旧芸北町）大字細見
施主
広島県
納入年月
2003年12月

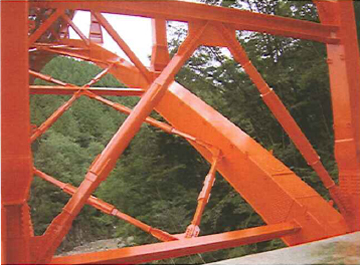

ダンパーブレース主要諸元
設置位置
降伏軸力
最大部材長
採用本数
塗装仕様
主構面
470kN
9,418㎜
8本
下横構面
657kN
5,702㎜
24本
対傾構面
1,196kN
4,300㎜
16本
